KINO-QM770

Артикул: 3208

Есть в наличии

Описание
Характеристики

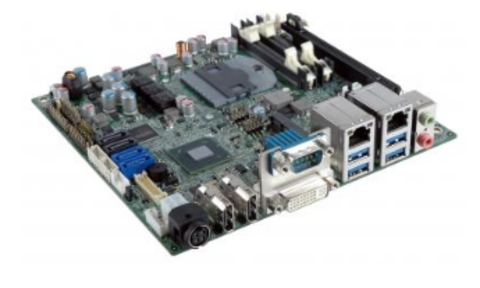

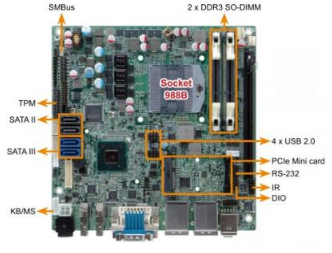

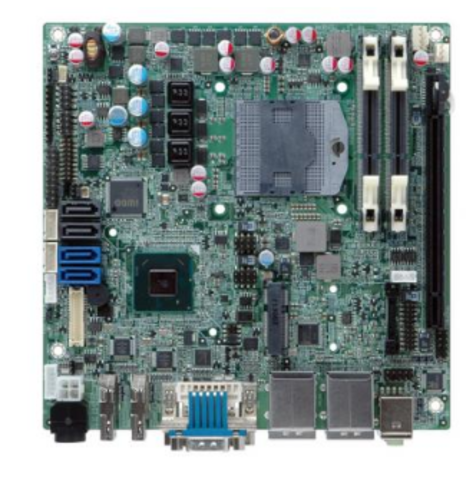

Материнская плата формата Mini-ITX с поддержкой процессоров Intel® 22nm Mobile для Socket G2, DVI-I/Dual HDMI/ LVDS, 2 x GbE, 4 x USB 3.0, 2 x SATAIII(RAID 0/1/5/10), HD Audio, 1 x PCIe x16

Спецификация
Архитектура
Форм-фактор	Mini - ITX ( Kino )
Процессор
Разъем процессора	Socket G2
Тип процессора	Intel Mobile Core i7/i5/i3, Celeron
Системный чипсет
Chipset	Intel QM77
BIOS
BIOS	UEFI BIOS
Оперативная память
Максимальный объем	до 16 Гб
Тип памяти	DDRIII 1600/1333 МГц (Двухканальная)
Разъёмы	2 х 204-конт. SO-DIMM
Сетевой контроллер
Контроллер Ethernet	Intel 82579 PHY с поддержкой AMT 7.0 + Intel 82583V PCIe
Скорость передачи	2 x 1 Гбит/сек
Разъемы	2 x RJ-45
Порты ввода/вывода
Контроллер ввода/вывода	Fintek F81866
Serial ATA	2 х SATAIII ( 6 Гб/с ) , 2 х SATAII ( 3 Гб/с )
USB	4 x USB 3.0, 4 x USB 2.0
RS-232	2
RS-422/485	1 ( Переключаемый )
IrDA	Штырьковый разъем для подключения IR210L-RS
Клавиатура / Мышь	1 x KB/MS ( 6-конт. штыревой разъем )
Цифровые входы/выходы	8-бит DIO, 4 входа / 4 выхода
SMBus	1 х 4 конт.
Звук
Звуковой контроллер	Realtek ALC892 HD
Видео
Видеоконтроллер	Встроенный в чипсет
Интерфейсы	VGA, LVDS, HDMI, DVI-D
Установленные на плате разъёмы	DB-15 ( VGA ) + HDMI + DVI-D
Доп. возможности	Аппаратное декодирование MPEG-2, VC-1, AVC, поддержка DX10.1 и OpenGL 3.0
LCD контроллер
LVDS	18/24-битный LVDS, два канала
Дополнительные функции
Сторожевой таймер ( WDT )	Программируемый от 1 до 255 сек.
Питание платы
Поддерживаемые блоки питания	AT / ATX
Разъём на плате	4-конт. (2x2) DC Jack ( внешний ), 4 конт. MF4 ( внутренний )
Требуемые напряжения	12 В
Потребление
Тестовая конфигурация	2.3GHz Intel® Core™ i7-3610QE with two 1333 MHz 4GB DDR3
12 В	6.08A
Шины расширения
PCI Express	1 x PCIe 16x
PCI Express Mini Card	1
Условия эксплуатации
Температура эксплуатации	-10°C ~+60°C
Влажность	5% ~ 95% (без конденсата)
Физические параметры
Размер (Ш x В)	170 x 170 мм
Вес (брутто / нетто)	0.9 кг (брутто)
Сертификаты
RoHS	Да
РосТест	Да
Дополнительная информация
Производитель	IEI Technology Corp.
Актуальность	Доступна для заказа
Срок поставки (при отсутствии на сладе)	~ 40 дней
