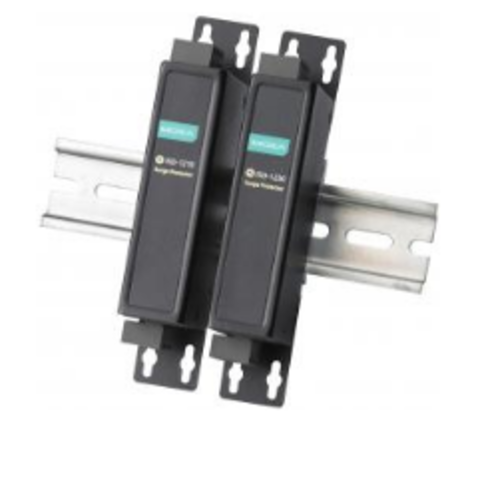

Устройство для защиты интерфейсов RS-422/485 от импульсных помех до 20 кВ
|
Входной интерфейс |
|
Тип интерфейса |
RS-422/485 |
Тип разъема |
|
Выходной интерфейс |
|
Тип интерфейса |
RS-422/485 |
Тип разъема |
|
Передаваемые сигналы |
RS-422: Tx+, Tx-, Rx+, Rx-, GND |
RS-485 (2-проводный): Data+, Data-, GND |
RS-485 (4-проводный): Rx+, Rx-, Tx+, Tx-, GND |
|
Защита от импульсных помех, КВ |
20 кВ, импульс 8/20 мкс на линию |
Характеристики устройства защиты |
|
Максимальная мощность защиты, Вт |
5000 |
Максимальный ток нагрузки |
0.4 A (при 20°C), 0.13 A (при 85°C) |
Рабочее напряжение сигналов, В |
5 |
Время отклика |
<1 нс |
Режим защиты |
|
Полоса пропускания |
10 MГц, потери <1 дБ |
Требования к окружающей среде |
|
Рабочая температура, град. C |
-40~+85 |
Рабочая влажность, % |
5~95 |
Температура хранения, град. C |
-40~+85 |
Конструктивные свойства |
|
Габаритные размеры, мм |
95 x 53 x 25 |
Материал корпуса |
Листовая сталь |
Защита от пыли и влаги |
IP30 |
Масса нетто, г |
212 |
Монтаж |
|
Комплект поставки |
Устройство |
Краткое руководство пользователя |
|
Дополнительная информация |
|
Производитель |
MOXA Inc. |
