IMB-Q670-R30

Артикул: 3314

Есть в наличии

Описание
Характеристики

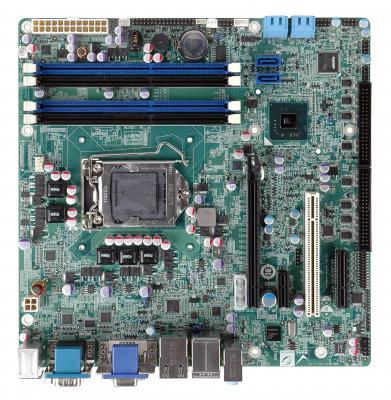

Процессорная плата формата microATX с поддержкой процессоров 32нм LGA1155 Intel® Core™ i7/i5/i3 на чипсете Intel® Q67, DDR3, VGA/DVI-D/HDMI, 2 х PCIe GbE, 2 х USB 3.0, 9 х RS-232, 1 x RS-422/485, 2 х SATAIII(RAID 0/1/5/10), 4 х SATAII(RAID 0/1/5/10), HD audio, 1 x PCIe x16, 1 х PCIe x4, 1 x PCIe x1, 1 x PCI

Архитектура
Форм-фактор	Micro - ATX
Процессор
Разъем процессора	LGA 1155
Тип процессора	Intel Core i7/i5/i3 Quad/Dual
Системный чипсет
Chipset	Intel Q67
BIOS
BIOS	UEFI BIOS
Оперативная память
Максимальный объем	до 32 Гб
Тип памяти	DDRIII 1066/1333 МГц ( Двухканальная )
Разъёмы	4 х 240-конт. DIMM
Сетевой контроллер
Контроллер Ethernet	Intel 82579 PHY с поддержкой AMT 7.0 + Intel 82583V PCIe
Скорость передачи	2 x 1 Гбит/сек
Разъемы	2 x RJ-45
Порты ввода/вывода
Контроллер ввода/вывода	Fintek F81866
Serial ATA	2 х SATAIII ( 6 Гб/с ) , 4 х SATAII ( 3 Гб/с )
USB	2 х USB 3.0, 10 х USB 2.0 ( 2 - на планке, 8 - штырьковых разъема )
RS-232	9
RS-422/485	1 ( Переключаемый )
Клавиатура / Мышь	1 x PS/2 ( Совмещённый )
Цифровые входы/выходы	24-бит DIO, 12 входа / 12 выхода
SMBus	1 х 4 конт.
Звук
Звуковой контроллер	Realtek ALC888
Видео
Видеоконтроллер	Встроенный в чипсет
Интерфейсы	VGA, HDMI, DVI-D
Установленные на плате разъёмы	DB-15 ( VGA ) + HDMI + DVI-D
Доп. возможности	Аппаратное декодирование MPEG-2, VC-1, AVC, поддержка DX10.1 и OpenGL 3.0
LCD контроллер
Доп. возможности	Поддержка двух мониторов
Дополнительные функции
Сторожевой таймер ( WDT )	Программируемый от 1 до 255 сек.
Питание платы
Поддерживаемые блоки питания	ATX
Разъём на плате	24-конт. + 4-конт. ( Шаг 4.2 мм, Тип MF24 + MF4 )
Потребление
Тестовая конфигурация	Intel® 2.60GHz CPU with 4 x 1333 MHz 4GB DDR3 DIMM
5 В	6.61A
5 В SB	0.12A
3.3 В	1.75A
Шины расширения
PCI Express	1 x PCIe x16, 1 x PCIe x1, 1 x PCIe x4
PCI	1
Условия эксплуатации
Температура эксплуатации	-10°C ~+60°C
Влажность	5% ~ 95% (без конденсата)
Физические параметры
Размер (Ш x В)	244 x 244 мм
Вес (брутто / нетто)	1.2 кг (брутто), 0.68 кг (нетто)
Сертификаты
RoHS	Да
РосТест	Да
Дополнительная информация
Производитель	IEI Technology Corp.
Актуальность	Доступна для заказа
Срок поставки (при отсутствии на сладе)	~ 40 дней
