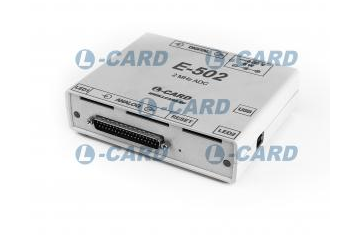

E-502-P-EU-D

Артикул: 4565

Есть в наличии

Описание
Характеристики

Многофункциональный модуль с процессором Blackfin, с ЦАП, с интерфейсами USB 2.0 & Ethernet

Спецификация

АЦП

Количество каналов

16 дифференциальных или 32 с общей "землей"

Разрядность АЦП

16 бит

Эффективная разрядность

14,5 бит (400 кГц, диап.изм. 2 В)

Входное сопротивление (при одноканальном вводе)

не менее 10 МОм

Входные поддиапазоны

±10 В, ±5 В, ±2 В, ±1 В, ±0,5 В, ±0,2 В

Максимальная частота преобразования

2 МГц (1,5 МГц при синхронизации частоты преобразования от другого модуля E-502)

Синхронизация

от внешнего синхросигнала

синхронизация нескольких E-502

Защита входов

±15 В

Цифровой сигнальный процессор

Тип

Blackfin ADSP-BF523

Тактовая частота

530 МГц

ОЗУ

32 Мбайт (SDRAM, 16 бит; 132,5 МГц)

Программный интерфейс

Независимый, через HOST DMA процессора ADSP-BF523

Основной интерфейс работы с периферией (АЦП, ЦАП, цифровой ввод/вывод)

SPORT0, >120 Мбит/c, дуплекс

Отладочный интерфейс

JTAG

Энергонезависимая память

2 МБ, из которых 1 МБ доступен для хранения пользовательсой информации

ЦАП

Количество каналов

Тип

Инструментальный

Частота вывода в синхронном режиме

1 МГц на каждый канал

Режимы вывода

Синхронный (потоковый)

Асинхронный

Циклический автогенератор из внутреннего буфера E-502

Выходной диапазон

±5 В

Выходной ток

0-10 мА

Цифровые входы

Количество входов

17 (четыре из них могут быть использованы для синхронизации)

Режимы ввода данных

Синхронный

Асинхронный

Резисторные подтяжки к высокому логическому уровню

Отсутствуют

Максимальная скорость в синхронном режиме

2 МГц

Рабочий диапазон напряжений

0 …+5,5 В

Высокоимпедансное состояние при выключенном питании

Присутствует

Максимальный входной ток в при выключенном питании

10 мкА

Собственный входной ток в рабочем режиме при программно выключенных резисторных подтяжках

10 мкА

Цифровые выходы

Количество выходов

Управление третьим состоянием выходов

Присутствует

Режимы вывода данных

Синхронный

Асинхронный

Максимальная скорость в синхронном режиме

1 Мслов/c

Предельно допустимый ток в цепи нагрузки

20 мА

Рекомендуемый ток в цепи нагрузки

Не более 8 мА

Уровень логической единицы без нагрузки выхода

+3,3 В

Уровень логического нуля без нагрузки выхода

0…+0,1 В

Выходное сопротивление, типичное значение

110 Ом

Максимальный ток утечки в рабочем режиме в высокоимпедансном состоянии

±1 мкА

Высокоимпедансное состояние при выключенном питании

Отсутствует

Интерфейс с компьютером

Формат слова данных

32 бит (отчёт данных + индексная часть)

Скорость передачи данных по USB 2.0 (High Speed)

5 Мотсч./c на ввод и вывод. (1 отч. = 32 бит)

Скорость передачи данных по Ethernet 100BASE-TX

До 2,5 Мотсч./c на ввод при физической скорости Ethernet 100 Mбит/с. ВНИМАНИЕ! Режим 10 Mбит/с Ethernet не поддерживается

Интерфейсный контроллер в модуле

LPC4333 или LPC4337 (любой по усмотрению производства "Л Кард"), 200 МГц, 2 ядра, ОЗУ 32 МБ, на плате отладочные интерфейсы UART0 и JTAG

Питание

Внешний источник

~220 В=12 В, не менее 0.5A (блок питания входит в комплект поставки)

Потребляемая мощность

6 Вт (от источника питания)

Питание внешних устройств

+15 В, -15 В, +3,3 В. (максимальные токи, снимаемые с выходов уточняются)

Питание от шины USB

Потребляемый ток

Незначительный, менее 5 мА

Требования к окружающей среде

Рабочая температура, град. C

+5…+ 40°C (при эксплуатации модуля E-502 без корпуса верхняя граница рабочего температурного диапазона равна +50°С)

Рабочая влажность, %

До 90% при температуре +25°C

Температура хранения, град. C

+0…+ 40°C

Конструктивные свойства

Габаритные размеры, мм

140 x 112 x 39 (без учета кабельных частей разъемов)

Дополнительная информация

Производитель

L-Card

Производитель:

L-card
